產品名稱：以太網交換機
產品型號：UT-RT6324U
傳輸速率：千兆
網絡管理：網管
端口數量：8+16
應用層級：三層
應用等級：工業級
產品概述：
UT-RT6324U 系列千兆三層網管型交換機，支持8個 M12 千兆電口和 16 個M12 百兆 POE 電口，適用于 PIS系統中，主干網為千兆聚合(或可配置千兆環網)以太網傳輸?shù)南到y(tǒng)使用。整機采用工業級芯片及專用接口，多層板設計和完備的接口保護，有效地保證整機的可靠性。采用獨特的工業級設計與工藝，適合于車載惡劣環境應用。
產品特性：
軌道交通行業，滿足 EN50155 要求三層網管型工業以太網交換機
具備 16個 10/100Mbps M12 電曰，支持 POE 供電
具備8個10/100/1000Mbps M12 電口，其中4個支持 BYPASS 功能
G1和 G3 為一組 Bypass，G2 和 G4 為一組 Bypass 功能，防止供電故障導致的通信中斷
MAC地址表 16K
SNMPv1/v2c/v3 用于不同級別的網絡管理
端口鏡像可對數據進行分析和監視，便于在線調試
Qos 允許實時流量分類和優先級
LLDP 可實現自動拓撲發現，便于可視化管理
DHCP 服務器和 DHCP 客戶端可用于分配不同策略的IP 地址
文件管理便于對設備快速配置和在線升級
日志管理記錄了開機、操作、連接、錯誤幀閾值告警、以太網接口線路偵測等信息，重要事件可通過 trap 上報 PIS 控制器(是否開啟此功能及 PIS 控制器地址可以設置)
端口統計可用于端口實時流量統計
ARP 可用于 MAC 地址解析
用戶密碼可對用戶分級管理，提高設備管理安全性
防攻擊控制、ACL和 802.1X認證可增強網絡的靈活性和安全性
風暴抑制可抑制廣播、未知組播和未知單播
SSHD 配置可實現加密傳輸數據、防止 DNS 和 IP 欺騙
TELNET 配置和 HTTPS 配置可保證數據的訪問安全
VLAN 可通過設置虛擬局域網來簡化網絡規劃
端口匯聚可增加網絡帶寬，增強網絡連接的可靠性，聚合是否啟用可配置，且聚合口失效具有自動保護機制
帶寬管理能合理分配網絡帶寬，防止不可預知的網絡狀態
端口隔離可實現統- VLAN 問的端口隔離，可節約 Vlan 資源
Pim-SM,IGMP 偵聽和查詢和靜態組播可用于過濾組播流量，以節約網絡帶寬，并具備動態組播組成員保護機制
UT-Ring 和 STP/RSTP/MSTP 可實現網絡冗余，防止網絡風暴
VRRP、RIP、OSPF 可實現動態路由配置
通過 Ping、Traceroute、端口環回可進行網絡診斷和故障排査
支持環路檢測功能，防止誤操作導致網絡環路并進一步導致網絡風暴
支持三層速轉發，NAT 交換帶寬支持在 30M 以上
產品參數：
| 交換機功能 | 標準和協議 | IEEE 802.3、IEEE 802.3u、IEEE 802.3x、IEEE 802.1P、IEEE802.10、JEEE 802.1D、JEEE 802.1S、IEEE 802.1W、IEEE 802.1X、IEEE 802.3ab、IEEE 802 3Z、IEEE 802.3ad、IEEE 802.1ab、IEEE 802.3 af、 IEEE 802.3 at |
| 管理功能 | SNMP v1/v2c/v3 集中管理設備、端口鏡像、RMON、QoS、LLDP,DHCP Server、文件管理、端口統計、日志管理、靜態 ARP、POE管理(POE 版本支持)、NTP | |
| 安全技術 | 用戶權限分級、NAT、ACL、802.1 認證、端口告警、風暴抑制、SSH 配置、Telnet 配置、環路檢測、鏈路震蕩保護 | |
| 交換功能 | VLAN、端口聚合、帶寬管理、流控、端口隔離 | |
| 路由技術 | VRRP、RIP、OSPF | |
| 單播/組播技術 | 靜態組播、組播路由、IGMP-Snooping、PIM-SM | |
| 冗余技術 | UT-Ring、STP/RSTP/MSTP、環路檢測 | |
| 故障檢測 | Ping、 Tracerroute | |
| 接口 | 千兆 M12 | 10/100/1000Base-T(x),8-Pin M12(Female),支持流控全/半雙工模式，MDI/MDI-X自動偵測，支持兩組 Bypass 功能 |
| 百兆 POE M12 | 10/100Base-T(x),4-Pin M12(Female),支持流控,全/半雙工模式，MDI/MDIX 自動偵測,單口最大支持 30W POE供電輸出，POE 供電引腳1、3為正，2、4為負 | |
| Console 口 | Cl命令行管理口(RS-232)，4-Pin M12(Female) | |
| 繼電器接口 | NO(常開)、NC(常閉)，4-PinM12(Female) | |
| 指示燈 | 電源指示燈 | PWR1/PWR2(綠色) |
| 告警指示燈 | ALM(綠色) | |
| POE指示燈 | POE(綠色) | |
| 接口通信指示燈 | LNK/ACT(綠色) | |
| 接口速率指示燈 | Speed(綠色) | |
| 運行指示燈 | RUN(綠色) | |
| 千兆轉發速度 | 1488100pPS | |
| MAC地址 | 16K | |
| 交換屬性 | 百兆轉發速度 | 148810pps |
| 傳輸方式 | 存儲轉發 | |
| 系統背板帶寬 | 56G | |
| 緩存 | 12M | |
| 電源要求 | 輸入電壓 | 24VDC(16.8-32VDC)or 110VDC(66-160VDC)，雙電源冗余，支持防反接功能，短路及過流保護 |
| 最大功率 | <20W(不包括 POE 供電功率)，<100W(包括 POE 供電功率) | |
| 工作溫度 | 工作溫度范圍 | -40~75℃(短時 10 分鐘可達 85℃) |
| 存儲溫度范圍 | -40~85℃ | |
| 相對濕度 | 5%~95%(無凝露) | |
| 機械結構 | 結構尺寸 | 長431mmx深280mmx高88mm金屬外殼 |
| 安裝 | 標準 19”，2U 機架式安裝(安裝耳可拆卸) | |
| 顏色 | 黑色 | |
| 重量 | <5kg | |
| 接地 | M5(設備自帶接地緊固件) | |
| 行業標準 | EN50155 | |
| EMS | IEC(EN)61000-4-2(ESD) IEC(EN)61000-4-3(RS) IEC(EN)61000-4-4(EFT) IEC(EN)61000-4-5(Surge) IEC(EN)61000-4-6(CS) EC(EN)61000-4-8(PFMF EC 60068-2-27(shock) IEC 60068-2-32(Freefal) | |
| 沖擊 | IEC61373 | |
| 自由落體 | IEC60068-2-32 | |
| 震動 | IEC61373 | |
訂購信息：
| 產品型號 | 接口描述 | M12 類型 | ||
| 10/100Base-T | 10/100/1000Base- | 10/100Base-T | 10/100/1000Base-T | |
| UT-RT6324U-16P4GT4GB-2P110 | 16 路 | 8路 | D-Coded | X-Coded |
| UT-RT6324U-16P4GT4GBA-2P110 | 16 路 | 8路 | D-Coded | X-Coded |
| UT-RT6324U-16P4GT4GB-2P24 | 16 路 | 8路 | D-Coded | X-Coded |
| UT-RT6324U-16P4GT4GBA-2P24 | 16 路 | 8路 | D-Coded | X-Coded |
備注：產品中后綴“2P110”表示為雙電源 110VDC(66-160VDC)輸入;后綴是“2P24”，表示雙電源24VDC(16.8-32VDC)輸入。

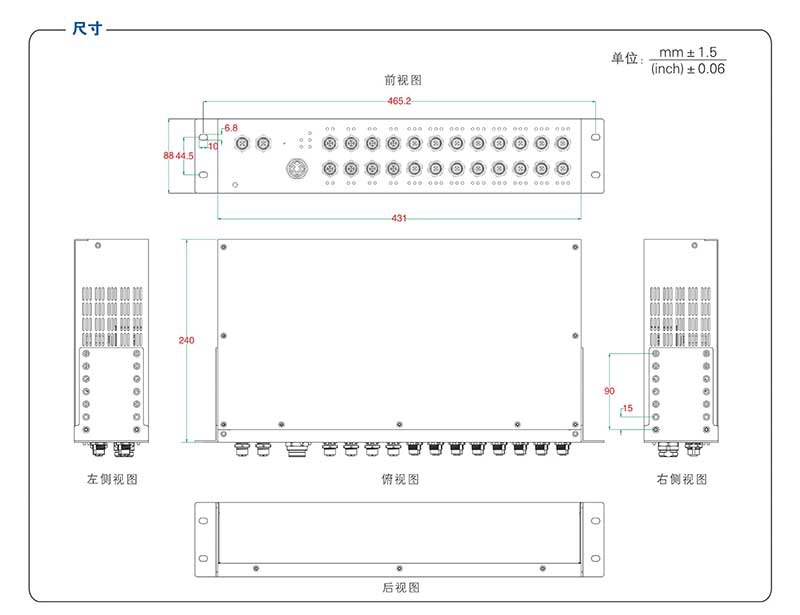

產品尺寸：
