在當今的工業自動化領域,各種通訊協議和標準層出不窮。其中,Profinet和Modbus作為兩種廣泛應用的通訊協議,分別在不同的應用場景中發揮著重要作用。PROFINET是一種基于以太網的工業通信協議,專為自動化和過程控制設計,它支持實時和高可靠性的數據交換,適用于大型工業系統;Modbus是一種串行通信協議,目前是工業電子設備之間常用的連接方式。然而,當需要將這兩種協議進行轉換時,Modbus-RTU/ASCII轉ProfiNet 協議轉換器應運而生,成為連接不同通訊世界的橋梁。

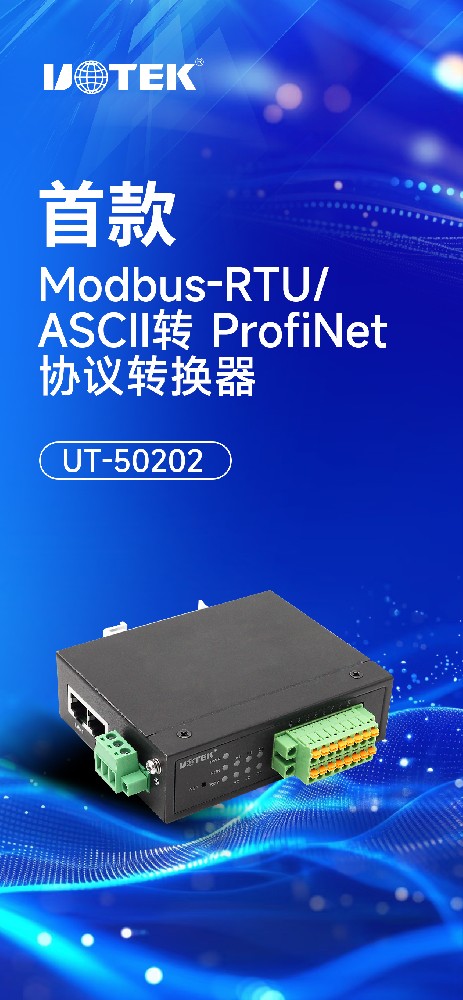

基于市場需求,宇泰科技推出首款Modbus-RTU/ASCII轉 ProfiNet 協議轉換器UT-50202。
一、產品簡介
UT-50202是一種Modbus-RTU/ASCII轉 ProfiNet 協議轉換器。它能夠?qū)崿F(xiàn)Modbus-RTU/ASCII 到 ProfiNet 協議的轉換。具有 RS-485/232/422接口支持ModbuS-RTU/ASCII的設備都可以使用本產品實現與
工業總線 ProfiNet 的互連。如: PLC、DCS、分布式I/O、變頻器、掃描槍、電機啟動保護裝置、智能高低壓電器、電量測量裝置、智能現場測量設備及儀表等。
二、功能特性
安裝方式:35mm 標準導軌安裝
尺寸:100*80*30mm
支持標準的 ProfiNet I/O Device V2.3
ProfiNet 數據區:輸入最大 1440 字節,輸出最大 1440 字節
支持 RT(同步),不支持 IRT(等時同步)、MRP(介質冗余協議)、MRPD(介質路徑規劃冗余)功能
串口隔離:光耦隔離、電源隔離
串口數量:2路,可獨立工作,支持 RS-485/232/422
串口終端電阻:需外置電阻
串口協議:支持 Modbus-RTU/ASCII 主站協議
串口參數:支持300-460800波特率 ,支持無、 奇、偶校驗
串口支持的 Modbus 站點數:32個(受槽位限制)
支持的Modubs功能碼:01/02/03/0 4/05/06/15/16
工作電源:9-36VDC輸入,標稱24V DC
工作溫度:-40~85℃
環境濕度:5%-95%(無冷凝)
防護等級:IP40
安規認證:
EMC:EN55032/35
EMI:FCC Part 15, CISPR 32 class A
EMS:
IEC(EN)61000-4-2(ESD)接觸6KV/空氣8 KV
IEC(EN)61000-4-3(RS)80MHz至1GHz10 V/m
IEC(EN)61000-4-4(EFT)電源2KV/信號1K V
IEC(EN)61000-4-5(Surge)電源共模 1KV 差模 0.5KV/信號 500V
IEC(EN)61000-4-6(CS)10V
IEC 60068-2-27(Shock)
IEC 60068-2-32(Freefall)
IEC 60068-2-6
IEC 60068-2-64(Vibration)
